Une climatisation split transfère les calories d’un espace intérieur vers l’extérieur grâce à un circuit frigorifique fermé reliant deux unités. Installer ce type de système dans une maison suppose de coordonner plusieurs corps de métier : électricité, perçage de façade, raccordement frigorifique et évacuation des condensats. Chaque étape conditionne la suivante, et une erreur de séquençage peut compromettre l’étanchéité du circuit ou la conformité électrique de l’installation.
Circuit électrique dédié : le prérequis que le chantier impose en premier
La plupart des guides détaillent la pose des unités, mais relèguent le volet électrique à une note de bas de page. C’est une erreur de méthode. Le raccordement électrique doit être pensé dès la conception du chantier, avant même de fixer le premier support mural.
Un climatiseur split nécessite un circuit électrique dédié avec disjoncteur différentiel adapté au tableau général. Raccorder l’appareil sur un circuit existant (prises classiques) expose à des déclenchements intempestifs et, dans le pire des cas, à un défaut de conformité en cas de contrôle.
Vérifiez la notice du fabricant : elle précise la section de câble requise et le calibre du disjoncteur. Si votre tableau est saturé, l’intervention d’un électricien pour ajouter un départ dédié doit précéder toute autre opération. Savoir comment installer sa climatisation maison commence par cette mise en conformité du tableau, pas par le perçage du mur.
Déclaration préalable de travaux et règles de voisinage

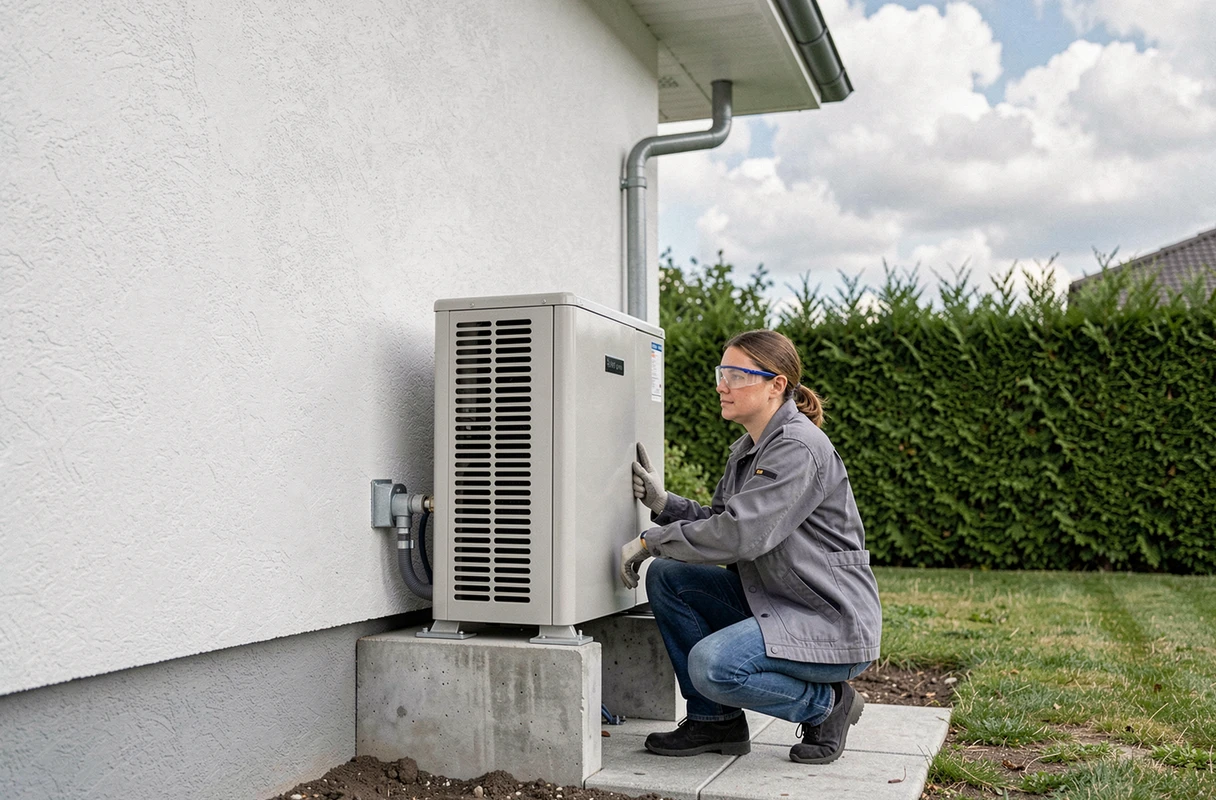

Fixer une unité extérieure sur une façade ou en toiture modifie l’aspect extérieur du bâtiment. Dans ce cas, une déclaration préalable de travaux auprès de la mairie peut être exigée. Cette obligation administrative est souvent découverte trop tard, une fois le groupe déjà posé.
En copropriété, l’accord du syndic est généralement requis. En maison individuelle, les règles d’urbanisme locales (PLU) peuvent imposer des contraintes de couleur, de positionnement ou d’intégration visuelle.
Le bruit constitue l’autre paramètre réglementaire à anticiper. L’unité extérieure génère des vibrations et un souffle continu. Placer le groupe trop près d’une chambre voisine ou d’une limite de propriété peut entraîner un litige. Prévoyez un emplacement qui combine ventilation suffisante, distance avec le voisinage et accessibilité pour la maintenance.

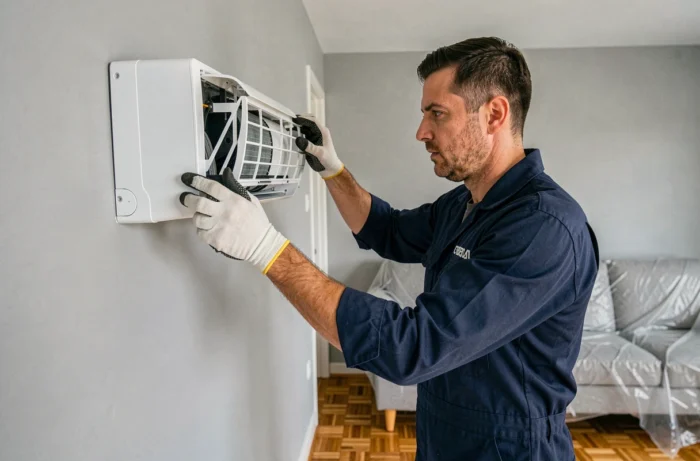

Pose de l’unité intérieure : hauteur, mur porteur et condensats
L’unité intérieure se fixe en hauteur, généralement entre deux mètres et deux mètres et demi du sol. Cette position favorise une diffusion homogène de l’air frais sans flux direct sur les occupants.
Le choix du mur compte autant que la hauteur. Trois critères à respecter :
- Éviter un mur exposé au soleil direct ou situé au-dessus d’une source de chaleur (radiateur, four), car la sonde de température intégrée fausserait la régulation
- Privilégier un mur qui permet un tracé court vers l’unité extérieure, pour limiter la longueur des liaisons frigorifiques et réduire les pertes de charge
- Prévoir une légère pente sur le tuyau d’évacuation des condensats, vers l’extérieur ou vers un point de collecte, pour éviter tout refoulement d’eau
L’évacuation des condensats est la cause numéro un des dégâts des eaux liés aux climatiseurs mal posés. Un tuyau mal raccordé ou sans pente suffisante provoque des écoulements sur le mur intérieur en quelques semaines.
Fixation de la platine murale
La platine (support métallique) se fixe avec des chevilles adaptées au matériau du mur. Sur du placoplâtre, des chevilles à expansion ne suffiront pas : utilisez des fixations traversantes ou un renfort en bois derrière la cloison. Le poids d’un split mural dépasse souvent dix kilogrammes, sans compter les vibrations en fonctionnement.
Liaison frigorifique et mise en service du climatiseur

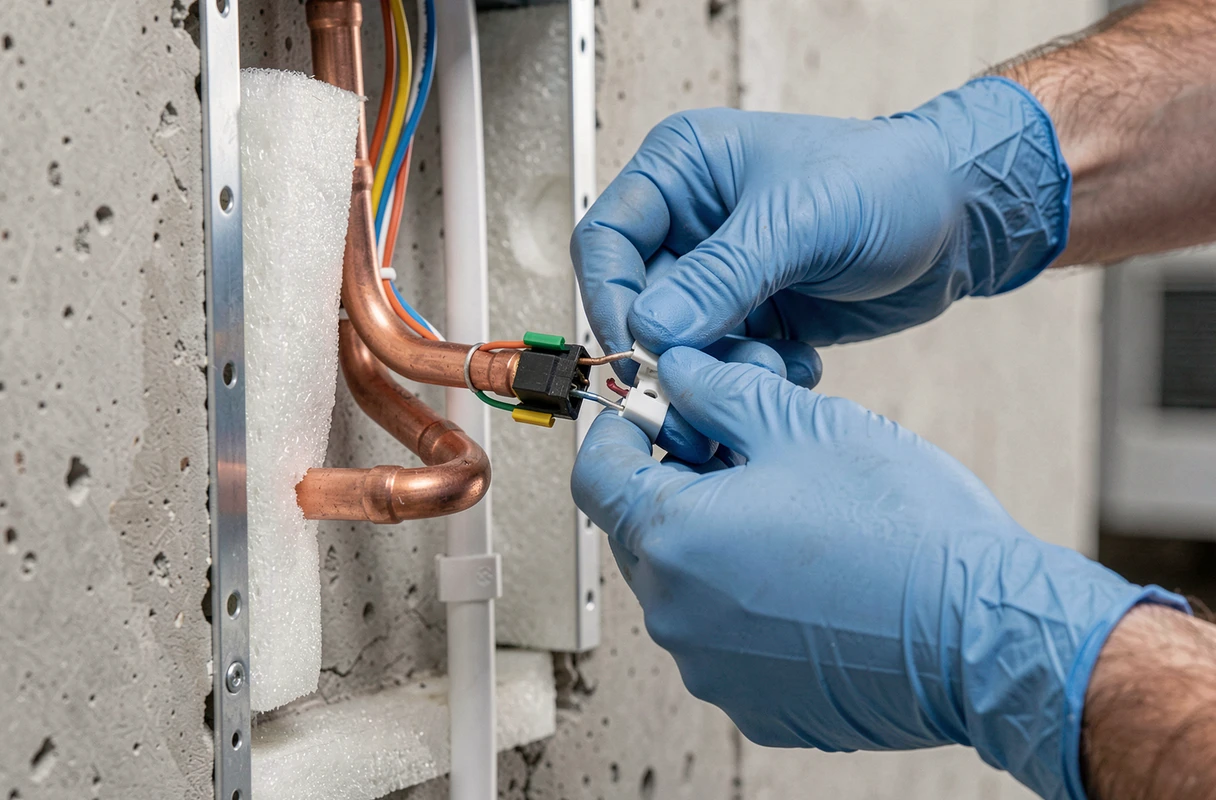

Les deux unités communiquent par des tubes en cuivre (liaison frigorifique) et un câble de commande. Le perçage du mur extérieur doit être légèrement incliné vers le bas, côté extérieur, pour empêcher les infiltrations d’eau de pluie.
Les tubes cuivre doivent être coupés avec un coupe-tube, jamais avec une scie, qui produit des copeaux susceptibles de contaminer le circuit. Après la coupe, un ébavurage soigneux de chaque extrémité est indispensable avant le dudgeonnage (évasement du tube pour raccord à collet battu).
Le raccordement terminé, le circuit doit être mis sous vide à l’aide d’une pompe à vide pour extraire l’air et l’humidité résiduels. Cette opération conditionne directement la durée de vie du compresseur. Un circuit mal purgé provoque à terme une montée en pression anormale et une usure prématurée des composants.
Ce que la mise en service implique réellement
Allumer l’appareil ne constitue pas une mise en service. Plusieurs vérifications sont nécessaires avant de considérer l’installation comme opérationnelle :
- Test d’étanchéité du circuit frigorifique sous pression, pendant une durée définie par le fabricant
- Contrôle du débit d’évacuation des condensats en fonctionnement réel
- Vérification des températures de soufflage et de reprise pour confirmer que le delta correspond aux spécifications
- Test de la télécommande et des modes (froid, chaud si réversible, ventilation, déshumidification)
Seul un professionnel certifié peut manipuler le fluide frigorigène. La réglementation française impose une attestation de capacité pour toute intervention sur un circuit contenant des gaz fluorés. Réaliser soi-même le raccordement mécanique est techniquement possible, mais la charge en fluide et la mise en service finale relèvent d’un frigoriste qualifié.
Erreurs de dimensionnement : quand la puissance choisie rend l’installation inefficace
Un climatiseur surdimensionné effectue des cycles courts : il atteint rapidement la température de consigne, s’arrête, puis redémarre quelques minutes plus tard. Ce phénomène, appelé short cycling, augmente la consommation électrique et accélère l’usure du compresseur.
Un appareil sous-dimensionné, à l’inverse, tourne en permanence sans jamais atteindre la température souhaitée. Le bilan thermique du logement détermine la puissance nécessaire, en tenant compte de la superficie, de l’isolation, de l’orientation des fenêtres et du nombre d’occupants.
Ce calcul ne se résume pas à une règle empirique du type « X watts par mètre carré ». Une pièce de même surface sous les combles avec un velux plein sud et une pièce en rez-de-chaussée orientée nord n’ont pas du tout les mêmes besoins. Faire réaliser un bilan thermique par un installateur avant l’achat évite de poser un système inadapté qu’aucun réglage ne pourra compenser.
Le dimensionnement conditionne aussi le choix entre mono-split et multi-split. Climatiser trois pièces avec trois mono-splits coûte plus cher en unités extérieures et en espace qu’un multi-split correctement calibré, mais un multi-split sous-dimensionné pénalisera toutes les pièces simultanément. Ce compromis mérite un calcul précis, pas une estimation à vue.
